彈性連桿式輸送機 詳細介紹

簡介

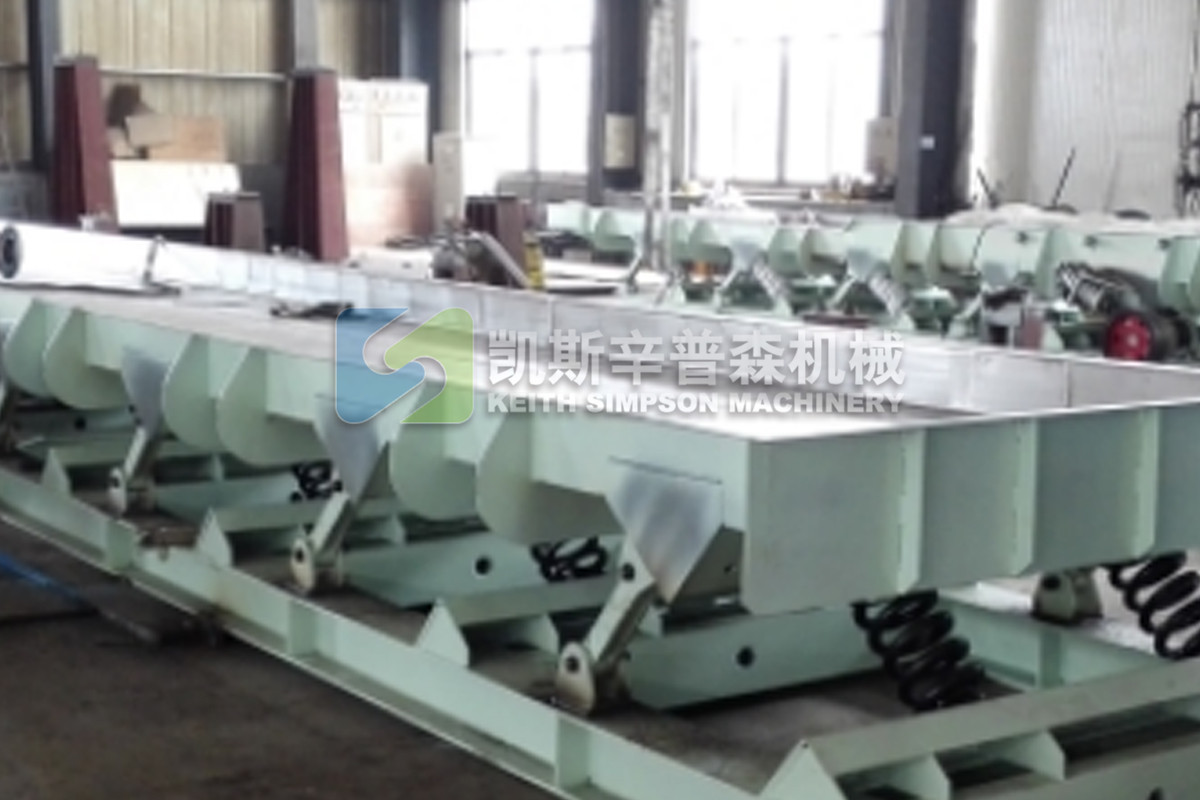

        彈性連桿式輸送機是一種近共振類振動機，是利用偏心軸（亦稱曲柄）的回轉，通過驅動連桿和主振動彈簧來帶動參振槽體實現直線往復運動，而達到物料輸送的一種直線振動輸送機。該設備對物料的粒度，濕度沒有太多的要求。因此該振動輸送機適用范圍大、適應性強。

結構及工作原理

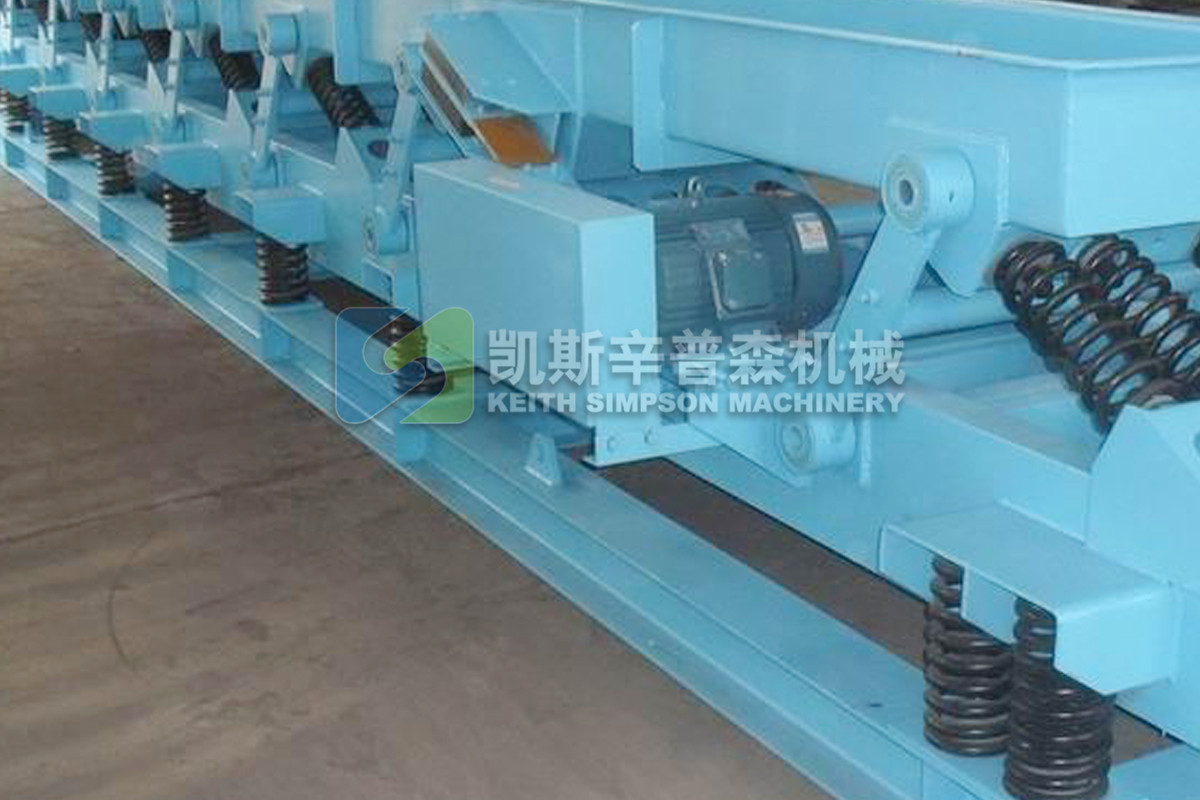

        彈性連桿式輸送機是由傳動裝置、槽體、導向桿、主振彈簧、底架等幾個部分組成。裝于固定低架上的電動機通過V帶與偏心軸連接，連桿一段裝于軸的偏心上，另一端通過彈簧與槽體相連。槽體由傾斜放置的導向桿支承，導向桿的作用是限制槽體的運動方向的。槽體下方裝有主振彈簧，其作用是使振動系統處在近共振狀態下工作。

        當電動機通過三角膠帶傳動，帶動偏心軸轉動時，利用驅動連桿和主振彈簧來激振參振槽體沿一定激振方向作直線往復運動，從而帶動物料、工作作定向拋擲運動來實現振動輸送之目的。因?yàn)檎駝?dòng)幅度是定值（即偏心軸的偏心距），所以振動狀態時的穩定性好，所需激振力、功耗相對也較低，激振力傳遞穩定，能實現較長距離的輸送及其他多種范圍的應用。

特點及用途

彈性連桿式振動輸送機產品特點：結構簡單、安裝、維修方便、能耗低、無粉塵溢散、噪音低等優點。

彈性連桿式振動輸送機產品用途：廣泛用于冶金、煤炭、建材、化工、食品等行業中粉狀及顆粒狀物料輸送。
